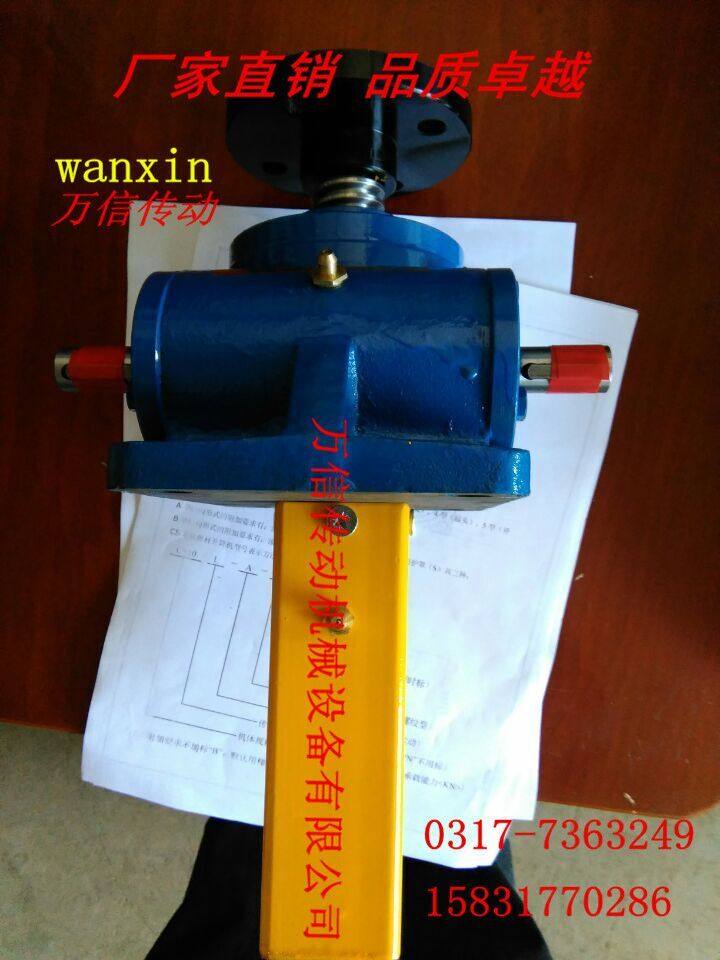

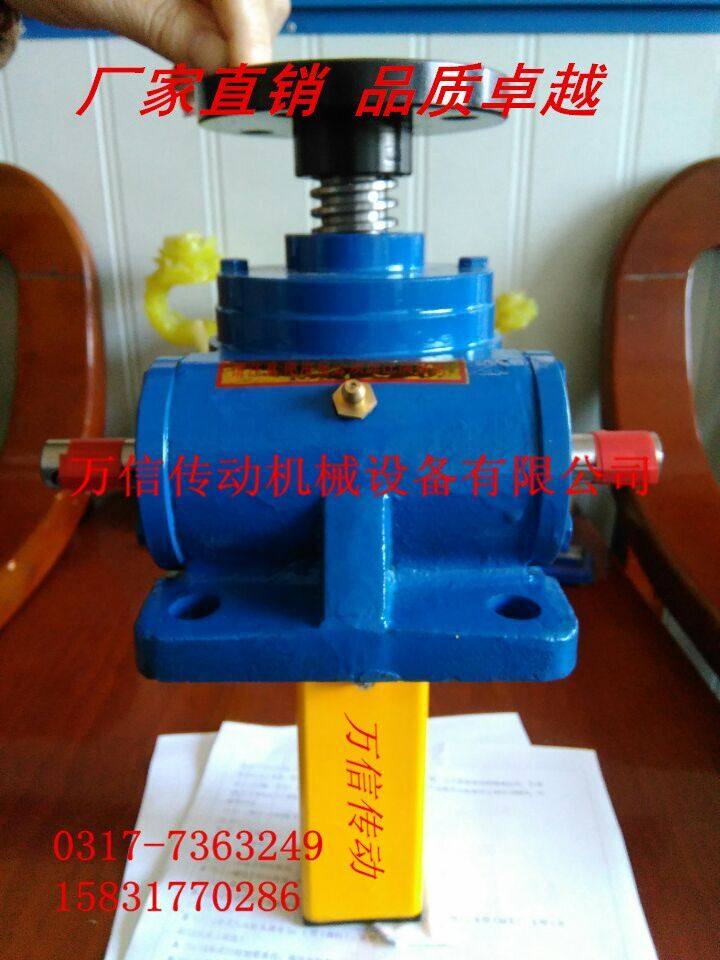

SWL20手动丝杆升降机

地址: 北京市西城区益民巷甲14-7号
电话: 400-655-2477
邮箱:Hezuo@eyingbao.com



推荐产品

产品分类:


SWL20吨蜗轮丝杆升降机1型结构具体型号表示有以下十六种:

SWL20P-1A-I-(行程根据客户要求例:300mm)-FZ丝杆升降机

SWL20M-1A-I-(行程根据客户要求例:300mm)-FZ丝杆升降机

SWL20P-1B-I-(行程根据客户要求例:300mm)-FZ丝杆升降机

SWL20M-1B-I-(行程根据客户要求例:300mm)-FZ丝杆升降机

SWL20P-1A-II-(行程根据客户要求例:300mm)-FZ丝杆升降机

SWL20M-1A-II-(行程根据客户要求例:300mm)-FZ丝杆升降机

SWL20P-1B-II-(行程根据客户要求例:300mm)-FZ丝杆升降机

SWL20M-1B-II-(行程根据客户要求例:300mm)-FZ丝杆升降机

SWL20P-1A-III-(行程根据客户要求例:300mm)-FZ丝杆升降机

SWL20M-1A-III-(行程根据客户要求例:300mm)-FZ丝杆升降机

SWL20P-1B-III-(行程根据客户要求例:300mm)-FZ丝杆升降机

SWL20M-1B-III-(行程根据客户要求例:300mm)-FZ丝杆升降机

SWL20P-1A-IV-(行程根据客户要求例:300mm)-FZ丝杆升降机

SWL20M-1A-IV-(行程根据客户要求例:300mm)-FZ丝杆升降机

SWL20P-1B-IV-(行程根据客户要求例:300mm)-FZ丝杆升降机

SWL20M-1B-IV-(行程根据客户要求例:300mm)-FZ丝杆升降机

以上产品为蜗轮旋转丝杠做轴向运动

2、SWL20吨蜗轮丝杆升降机2型结构具体型号表示有以下四种:

SWL20M-2A-I-(行程根据客户要求例:300mm)丝杆升降机

SWL20M-2B-I-(行程根据客户要求例:300mm)丝杆升降机

SWL20P-2A-I-(行程根据客户要求例:300mm)丝杆升降机

SWL20P-2B-I-(行程根据客户要求例:300mm)丝杆升降机

以上产品为丝杠旋转螺母做轴向运动

SWL20吨蜗轮丝杠升降机主要性能参数:

(1) SWL20吨蜗轮丝杆升降机他的最大起升力为200KN,最大拉力为200KN。

(2) SWL20吨蜗轮丝杠丝杠螺纹尺寸为Tr65×12。

(3) SWL20吨蜗轮丝杆升降机蜗轮蜗杆传动比快速P为8:1,蜗杆每转行程丝杠上升1.5mm,满负荷蜗轮蜗杆扭矩最大为240Nm,总效率为21。

(4) SWL20吨蜗轮丝杆升降机蜗轮蜗杆传动比快速M为24:1,蜗杆每转行程丝杠上升0.5mm,满负荷蜗轮蜗杆扭矩最大为122Nm.,总效率为13。

(5) SWL20吨蜗轮丝杆升降机丝杠最大轴伸长度为3000mm。

(6) SWL20吨蜗轮丝杆升降机最大许用功率为4KW。

(7) SWL20吨蜗轮丝杆升降机润滑油量0.75Kg。

(8) SWL20吨蜗轮丝杆升降机不含行程的总重量为36Kg。

(9) SWL20吨蜗轮丝杆升降机丝杠每100mm的重量为2.15Kg。

(10) SWL20吨蜗轮丝杆升降机润滑油使用合成钙钠基润滑脂ZGN-1或ZGN-2(温度范围-20°C-100°C)
