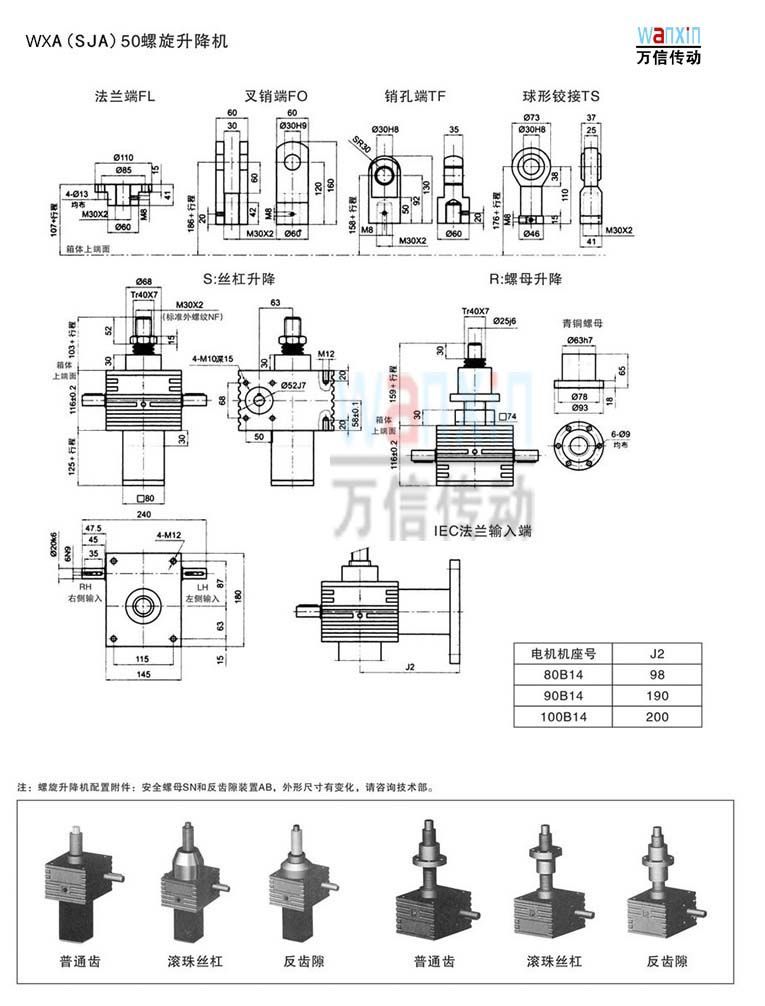

WXA50(SJA50)螺旋丝杆升降机

地址: 北京市西城区益民巷甲14-7号
电话: 400-655-2477
邮箱:Hezuo@eyingbao.com



推荐产品

产品分类:

SJA50螺旋升降机是一种基础起重部件,具有结构紧凑、体积小、重量轻、动力源广泛、安装方便、无噪音、功能多、配套形式多、使用灵活、可靠性高、使用寿命长等许多优点。

SJA螺旋升降机特点:

推力范围:0.5-30吨

–行程可至8m,得考虑丝杠的稳定性及导向机构

–工作制30%,如果负载率较小,则可以适当提高工作制

–升降速度小于1500mm/min(23mm/s),特殊情况可以达到46mm/s

–效率小于33%,有自锁功能,大减速比L1肯定自锁

–精度定位,附加反齿隙装置精度可至0.05mm

–同步性高,同一电机可同时驱动多台螺旋升降机,机械同步

–可配编码器,限位开关,防尘罩,安全螺母,减速机,普通电机,伺服电机,不锈钢材料等

–操作维护简单,噪音低

型号SJA5SJA10SJA20SJA50SJA80SJA100SJA200SJA300
最大提升力KN510205080100200300
丝杠直径x导程mmTr18x4Tr20x4Tr30x6Tr40x7Tr50x8Tr60x9Tr80x12Tr100x16
蜗轮蜗杆减速比V11:41:41:61:71:81:81:8.751:10.25
L11:161:161:241:281:321:321:351:41
蜗杆输入1转
丝杆行程mm
V1111111.1251.3711.56
L10.250.250.250.250.250.2810.3430.39
最大输入功率KwV10.300.570.142.22.5347
L10.150.270.551.11.52.23.55.5
满载启动扭矩NmV14.281848.575100265460
L11.53.16.7203041106180
启动效率V10.240.250.190.180.170.180.170.18
L10.160.160.120.110.100.110.110.12
1500rpm时的运转效率V10.340.350.330.320.310.330.330.33
L10.250.250.240.230.220.230.220.23
空载扭矩NmV10.110.290.40.841.852.12.83.8
L10.090.180.290.591.121.42.13.1
箱体材料
球磨铸铁
箱体重量Kg
3.258.521.5365875110
每100mm丝杠+护管重量Kg0.360.500.751.522.443.024.56.8
