SJA80螺旋升降机

地址: 北京市西城区益民巷甲14-7号
电话: 400-655-2477
邮箱:Hezuo@eyingbao.com



推荐产品

产品分类:


型号SJA5SJA10SJA20SJA50SJA80SJA100SJA200SJA300
最大提升力KN510205080100200300
丝杠直径x导程mmTr18x4Tr20x4Tr30x6Tr40x7Tr50x8Tr60x9Tr80x12Tr100x16
蜗轮蜗杆减速比V11:41:41:61:71:81:81:8.751:10.25
L11:161:161:241:281:321:321:351:41
蜗杆输入1转
丝杆行程mm
V1111111.1251.3711.56
L10.250.250.250.250.250.2810.3430.39
最大输入功率KwV10.300.570.142.22.5347
L10.150.270.551.11.52.23.55.5
满载启动扭矩NmV14.281848.575100265460
L11.53.16.7203041106180
启动效率V10.240.250.190.180.170.180.170.18
L10.160.160.120.110.100.110.110.12
1500rpm时的运转效率V10.340.350.330.320.310.330.330.33
L10.250.250.240.230.220.230.220.23
空载扭矩NmV10.110.290.40.841.852.12.83.8
L10.090.180.290.591.121.42.13.1
箱体材料
球磨铸铁
箱体重量Kg
3.258.521.5365875110
每100mm丝杠+护管重量Kg0.360.500.751.522.443.024.56.8

由上表我们可以看出SJA80螺旋升降机产品特点及参数,最大提升力,丝杆行程,蜗轮蜗杆的减速比等,上表都已经详细说明这里就不太介绍。

丝杆升降机标准产品精度可至0.1mm,含反齿隙附件精度可至0.04mm

绝对机械同步精度高,运行平稳。

抗冲击能力强;

可提供双头丝杠,三头丝杠,滚珠丝杠螺旋升降机

10分钟工作制为30%

丝杠运动S型:

S型螺旋升降机的原理为蜗杆驱动蜗轮旋转,蜗轮中间为内螺纹孔机构(与丝杠相啮合),再将旋转运动传递至丝杠上下直线运动

丝杠运动R型:

R型螺旋升降机的原理为蜗杆驱动蜗轮旋转,蜗轮与丝杠键连接,因此将旋转运动传递至丝杠旋转运动,丝杠驱动上面的螺母做上下直线运动

电机一体化组合:

每种型号螺旋升降机都可以通过法兰盘连轴器直接与交流电机/伺服电机/步进电机/防爆电机直接连接,但电机的功率不要超过螺旋升降机最大允许功率,标准配置电机为:ABB电机,西门子电机  减速电机一体化组合:

每种型号螺旋升降机都可以通过法兰盘连轴器直接与各式交流减速电机直接连接,但需要核对螺旋升降机的最大输入扭矩,最低速度可至5mm/min或更低。所配减速电机可以为斜齿轮减速电机,平行输出轴

SJA螺旋升降机是一种基础起重部件,广泛应用于机械、建筑、水利、冶金设备等行业,具有起升、下降及借助辅件推进、翻转及高度位置调整等很多功能。可以按照客户要求设计非标产品,如:不锈钢壳体及丝杠螺旋升降机,多头丝杠,耐低温,耐高温等产品。模块化组合丰富了产品的组合变化,螺旋升降机可以直接与电机/减速电机/特殊功能附件的任意组合,一体化设计,提供多种选型组合。

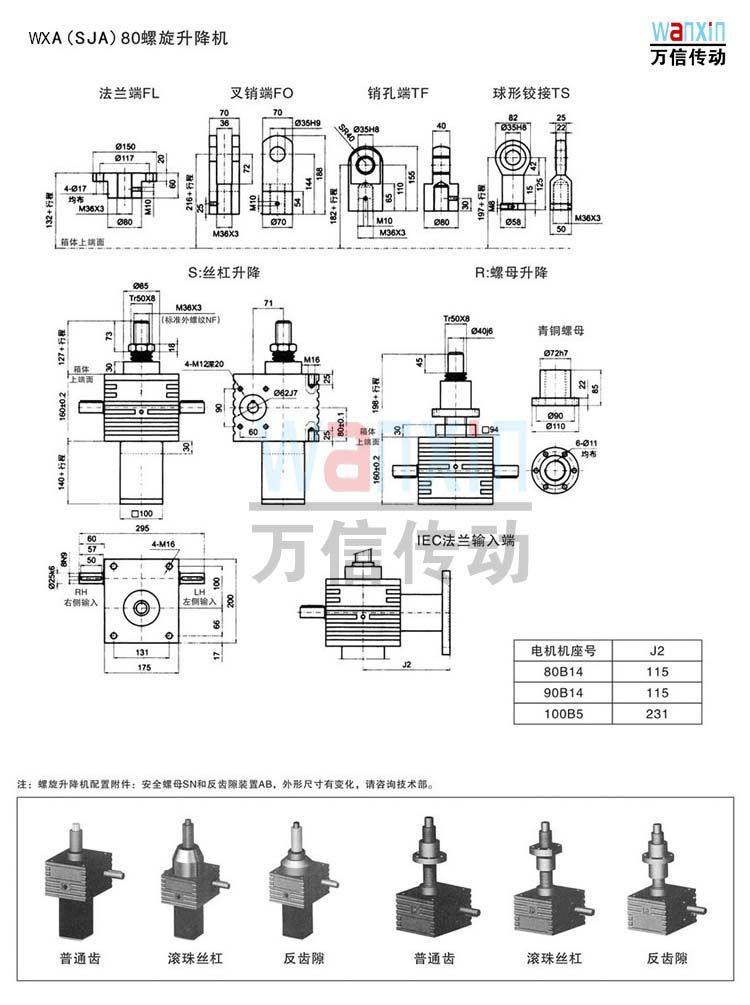

SJA80螺旋丝杆升降机尺寸:
